سری 200 (Cr-Mn): راهکار اقتصادی مبتنی بر منگنز

مقدمه

در دنیای فولادهای زنگ‌ نزن، ترکیب شیمیایی نه تنها یک مشخصه فنی، بلکه عاملی تعیین‌کننده در خواص نهایی، کاربرد و حتی استراتژی بازار است. در این میان، تقابل بین دو سری اصلی آستنیتی - سری 300 با پایه کروم-نیکل (Cr-Ni) و سری 200 با پایه کروم-منگنز (Cr-Mn) - نمونه بارزی از این تاثیرگذاری است. درک نقش کلیدی عناصر آلیاژی نیکل و منگنز، کلید فهم تمایزات اساسی بین این دو خانواده و انتخاب صحیح بین آن‌هاست.

سری 300 (Cr-Ni): ستون فقرات مبتنی بر نیکل

سری 300، که گریدهای شناخته‌شده‌ای مانند 304 (نمره 1.4301) و 316 (نمره 1.4401) را در بر می‌گیرد، بر پایه یک synergy قدرتمند بین دو عنصر کروم و نیکل بنا شده است.

نقش نیکل (Nickel):

نیکل نقش خود را در چند fronts حیاتی ایفا می‌کند:

پایدارکننده آستنیت (Austenite Stabilizer): مهمترین وظیفه نیکل، پایدار کردن ساختار کریستالی آستنیت (FCC - Face-Centered Cubic) در دمای اتاق و دماهای بالاتر است. ساختار آستنیت مسئول خواص متمایز این سری است:

شکل‌پذیری و چقرمگی عالی: این ساختار به اتم‌ها اجازه حرکت و لغزش آسان می‌دهد که منجر به قابلیت کشش عمیق، خمش و شکل‌دهی پیچیده بدون ترک‌خوردگی می‌شود.

غیرمغناطیسی بودن: فاز آستنیت ذاتاً غیرمغناطیسی است، ویژگی‌ای که برای بسیاری از کاربردهای الکتریکی و الکترونیکی حیاتی است.

چقرمگی در دماهای پایین (Low Toughness): نیکل، دمای انتقال ترد به نرمی (Ductile-to-Brittle Transition Temperature) را به میزان قابل توجهی کاهش می‌دهد و این فولادها را برای استفاده در کاربردهای کرایوژنیک (مانند مخازن نگهداری گازهای مایع) ایده‌آل می‌سازد.

تقویت کننده مقاومت به خوردگی: اگرچه نقش کروم در تشکیل لایه محافظ پسیو اولویت دارد، اما نیکل به افزایش مقاومت در برابر اسیدهای کاهنده (مانند اسید سولفوریک) کمک می‌کند و پایداری لایه پسیو را بهبود می‌بخشد.

وجود حداقل 8% نیکل در گرید 304، تضمین‌کننده پایداری کامل آستنیت و در نتیجه دستیابی به این مجموعه خواص بی‌نظیر است.

سری 200 (Cr-Mn): راهکار اقتصادی مبتنی بر منگنز

با توجه به نوسانات شدید و هزینه بالای نیکل، سری 200 به عنوان یک راهکار اقتصادی و استراتژیک توسعه یافت. در این سری، بخش عمده‌ای از نیکل با دو عنصر منگنز (Mn) و نیتروژن (N) جایگزین شده است.

نقش منگنز (Manganese):

منگنز در این سری یک "هم‌دست دوگانه" ایفا می‌کند:

پایدارکننده آستنیت ضعیف: منگنز نیز مانند نیکل یک پایدارکننده آستنیت است، اما اثربخشی آن به مراتب کمتر از نیکل است. به تنهایی قادر به پایدارسازی کامل آستنیت در محدوده وسیعی از دماها نیست.

افزایشدهنده حلالیت نیتروژن: این، نقش کلیدی منگنز است. منگنز به طور قابل توجهی حلالیت نیتروژن در مذاب فولاد را افزایش می‌دهد و امکان افزودن مقادیر بالاتر از این عنصر را فراهم می‌کند.

نقش نیتروژن (Nitrogen):

نیتروژن، قهرمان پنهان سری 200 است. این عنور:

یک پایدارکننده قوی آستنیت است، حتی قوی‌تر از نیکل.

به طور چشمگیری استحکام تسلیم را افزایش می‌دهد (تقویت کننده محلول جامد).

مقاومت به خوردگی موضعی، به ویژه خوردگی حفره‌ای (Pitting) را بهبود می‌بخشد.

بنابراین، فرمولاسیون سری 200 به این شکل است: کروم (برای مقاومت پایه به خوردگی) + منگنز (برای امکان‌پذیر کردن افزودن نیتروژن) + نیتروژن (برای پایدارسازی آستنیت و افزایش استحکام). در این ترکیب، نیکل به مقدار کم (1 تا 4%) تنها برای کمک به پایداری بیشتر ساختار حضور دارد.

تحلیل مقایسه‌ای تفاوت‌های کلیدی

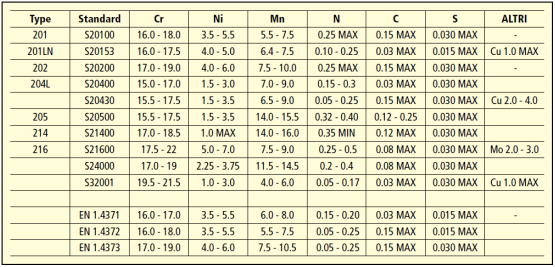

این تفاوت در ترکیب شیمیایی، مستقیماً به تفاوت در خواص و کاربرد منجر می‌شود:

جمع‌بندی: انتخاب استراتژیک بر اساس ترکیب شیمیایی

سری 300 (Cr-Ni) به دلیل پایداری متالورژیکی فوق‌العاده‌ای که نیکل ایجاد می‌کند، برای کاربردهای حساس و demanding که نیازمند اطمینان کامل از مقاومت به خوردگی، چقرمگی و قابلیت ساخت عالی هستند، گزینه بی‌رقیب است. از مخازن شیمیایی گرفته تا تجهیزات صنایع غذایی و کاربردهای معماری با طول عمر بالا.

در مقابل، سری 200 (Cr-Mn) یک مواد مهندسی شده هوشمندانه است که با استفاده از synergy بین منگنز و نیتروژن، راهکاری اقتصادی برای کاربردهای غیرحساس و با حساسیت قیمتی بالا ارائه می‌دهد. این سری در محصولاتی مانند لوازم آشپزخانه اقتصادی، سینک‌های ظرفشویی، مبلمان شهری و برخی قطعات خودرو که در معرض شرایط خورنده شدید نیستند، می‌درخشد.

در نهایت، انتخاب بین این دو سری، یک مبادله (Trade-off) بین عملکرد فنی برتر و صرفه‌جویی اقتصادی است. درک عمیق نقش تعیین‌کننده نیکل و منگنز، به مهندسان و خریداران این توانایی را می‌دهد که بر اساس نیازهای واقعی پروژه، بهترین و مقرون به‌به‌صرفه‌ترین گزینه را انتخاب کنند.
